駆動評価装置(シャシーダイナモ)

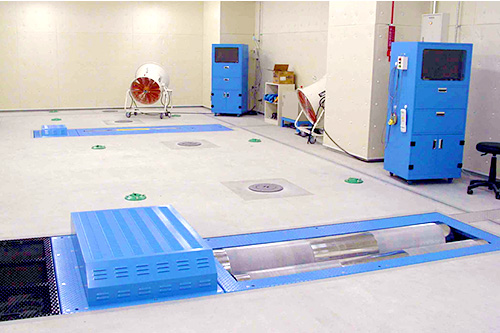

シャシーダイナモ

駆動輪をローラー上で回転させ路上走行を再現し、速度,距離,加速,エンジン出力,JC08モード燃費測定等ができます。

特徴として
・新しく開発した車両の性能評価
・実走行に近い状態を再現
・一定負荷をかける事でHV、EVの性能評価が可能

対応対象車両により2台の駆動評価装置で構成しています。

駆動評価装置Ⅰ (CI-2M)

対象車両は、軽自動車から普通乗用車(4WD車両を除く)です。

評価試験項目は、速度計テスト、距離計テスト、加速出力テスト、駆動出力テスト、エンジン出力テスト、モード走行テスト、負荷テストです。

測定可能駆動方式 2WD車両全般
測定可能車両軸重量 2000kg以下
測定可能タイヤサイズ 500~800mm
最大計測速度 240km/h
最大計測馬力 588kw(800ps)
最大駆動ロス馬力 -147kw(-200ps)
最大計測トルク 785N・m(80kg・m)
表示可能エンジン回転数 20000rpm
サーボモータ 11kwx2台

駆動評価装置Ⅱ (EV)

対象車両は、ホイールベースの制限は無く、車両重量150kg~750kg、4輪及び前方2輪、後方1輪、または前方1輪、後方2輪の3輪を有する乗用車両です。

評価試験項目は、速度計テスト、距離計テスト、加速出力テスト、駆動出力テスト、モード走行テスト、負荷テストです。

測定可能駆動方式 2WD車両全般
測定可能車両軸重量 1000kg以下
測定可能タイヤサイズ 200~800mm
最大計測速度 100km/h
サーボモータ 11kwx1台
